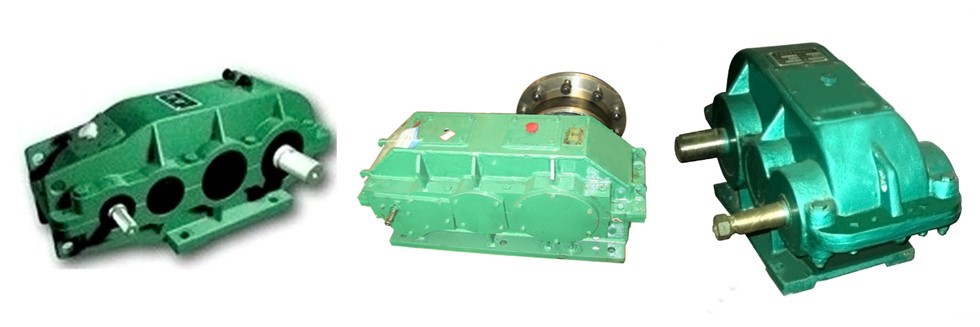

Krano reduktorius

Krano reduktorius



Krano reduktorius daugiausia naudojamas įvairiuose atitinkamuose krano mechanizmuose, taip pat gali būti naudojamas mechaninės įrangos, tokios kaip transportas, metalurgija, kasyba, chemijos pramonė ir lengvoji pramonė, perdavimo. Veikiasąlygos yra:



(1) Pavaros periferinis greitis yra ne didesnis kaip 20 m/s;

(2) greitaeigio veleno greitis yra ne didesnis kaip 1500 aps./min.;



(3) Darbo aplinkos temperatūra yra -40 laipsniai ~ plius 45 laipsniai;



(4) Jis gali važiuoti tiek pirmyn, tiek atgal.





Krano reduktoriaus eksploatacinės charakteristikos:



Atsižvelgiant į kiekvieno krano mechanizmo veikimo charakteristikas ir perdavimo diapazoną, toliau gerinant gaminio veikimą ir priimant mažiau specifikacijų, kad atitiktų įvairius vartotojų reikalavimus, jo charakteristikos yra šios:



(1) Didelė keliamoji galia.



Krumpliaračiai apdorojami angliavandenilių, grūdinimo ir krumpliaračių šlifavimo būdu, o keliamoji galia gerokai pagerėjo, palyginti su minkšto danties paviršiaus ir vidutinio kieto danties paviršiaus krumpliaračio reduktoriumi, kuris yra grūdintas ir grūdintas.



(2) Mažas dydis ir lengvas svoris.



Palyginti su minkštu danties paviršiumi ir vidutinio kietumo danties paviršiaus reduktoriumi, tos pačios apkrovos reduktorius gali sumažinti 2–4 lygiaverčius rėmo dydžius.



(3) Didelis efektyvumas, mažas triukšmas ir maža vibracija.



Tikslumo klasė pagerinama šlifuojant krumpliaračius, o krumpliaračiai apipjaustomi. Bendras kiekvienos pavaros efektyvumas yra 0,98, o vibracija ir triukšmas žymiai sumažėja.



(4) Norint sumažinti vieno etapo greičio santykį, naudojami keli etapai, kurie gali padidinti atstumą iki centro ir sumažinti bendrą reduktoriaus aukštį, kad atitiktų įvairių krano mechanizmų reikalavimus; maksimalus vardinis reduktoriaus perdavimo santykis siekia 400, o tai atitinka lėto greičio kranų poreikius Require.



(5) Tritaškis reduktorius gali būti montuojamas vertikaliai, horizontaliai arba net nukreiptas tam tikru kampu, kuris yra patogus ir lankstus.



(6) Šios serijos reduktoriai turi trijų pakopų ir keturių pakopų derinį (ty trijų pakopų surinkimo tipą ir keturių pakopų perdavimo santykį), o tai yra būtina sąlyga apibendrinti lėtus kranus.





Dažna gedimų analizė

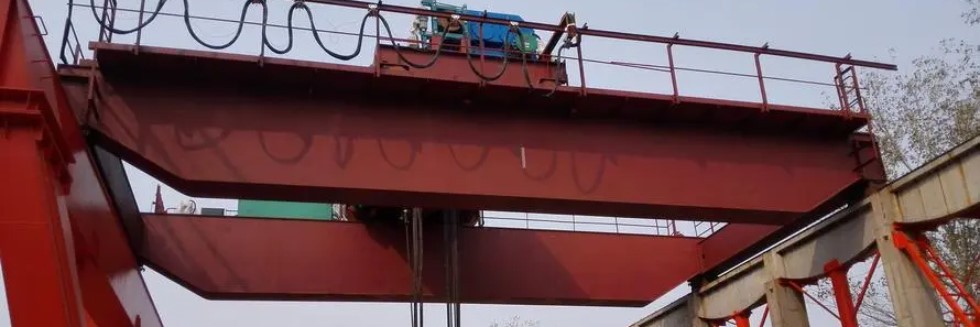

Reduktorius yra svarbi tiltinio krano perdavimo dalis. Sukimo momentas perduodamas per krumpliaračių sujungimą, o variklio veikimas dideliu greičiu sureguliuojamas iki reikiamo greičio. Mechaniniai gedimai, tokie kaip susidėvėjimas ir dantų paviršiaus susidėvėjimas, pavarų dėžės gedimų priežastys yra šios:



a. Nuovargio lūžis, atsiradęs dėl trumpalaikės perkrovos ar smūginės apkrovos, pakartotinis lenkimas;



b. Dantų paviršius nėra lygus, yra iškilusių taškų, dėl kurių susidaro įtempių koncentracija, arba lubrikantas nėra švarus;



c. Tepimo gedimas dėl aukštos temperatūros;



d. Susidėvėjimas dėl kietų dalelių patekimo į trinties paviršių.



Atsargumo priemonės



a. Kranas negali būti naudojamas su kroviniu, o paleidimas ir stabdymas turi būti lėtas ir stabilus. Draudžiama staigiai važiuoti atbuline eiga neypatingomis aplinkybėmis;



b. Laiku pakeiskite tepalą, nuvalykite apvalkalą ir pasirinkite tinkamą lubrikantą;



c. Visada patikrinkite, ar tepimo alyva yra švari; jei tepimo alyva nėra švari, laiku ją pakeiskite.







Atsargumo priemonės montuojant krano reduktorių



(1) Prieš surenkant visas išardytas dalis ir vidinę dėžutės ertmę reikia kruopščiai išvalyti ir nepalikti nuosėdų, metalo drožlių ir kitų smulkmenų.



(2) Kai guolis įmontuotas į kakliuką, guolio vidinio žiedo galinis paviršius turi būti arti veleno peties arba atstumo žiedo, o tarpas turi būti patikrintas 0,05 mm jutikliu. matuoklis (plokštuma neturi praeiti).



(3) Kai naudojami vienos eilės radialiniai rutuliniai guoliai, siekiant išvengti šiluminės deformacijos, tarp vieno iš dviejų veleno guolių turi būti paliktas 0,4±0,2 mm ašinis tarpas. ir galinis dangtis, o tarpas turėtų būti sureguliuotas tarpinėmis.



(4) Kai naudojami kūginiai ritininiai guoliai, geriausia naudoti originalų reguliavimo tarpiklį, kad ašinis tarpas atitiktų taisykles.



(5) Į kiekvieną guolį įpilkite pakankamai tepalo.



(6) Iš gamyklos išvežamas reduktorius buvo užsandarintas ant statinio paviršiaus. Išpakuojant ir išmontuojant, reikia pašalinti sandariklio likučius nuo kiekvieno siūlės paviršiaus, kad siūlės paviršius nesusibraižytų ir nesusiteptų nešvarumais; Tolygiai užtepkite naują skystą sandariklį, pvz., polimerinį skystą sandariklį ir pan., o po truputį polimerizacijos uždarykite dėžutę.



(7) Tolygiai priveržkite jungiamuosius varžtus.



(8) Sumontavę greitaeigį veleną pasukite ranka, veleno sukimasis turi būti lankstus ir neturi būti sąstingio.



(9) Patikrinkite krumpliaračio laisvą tarpą, ir jis turi atitikti reikalavimus.



(10) Filtruotą tepalinę alyvą įpilkite į alyvos ženklo nurodytą padėtį, kad alyva nenutekėtų arba nenutekėtų.



(11) Jei atliekant techninę priežiūrą pakeičiamos atsarginės dalys, reduktorių reikia vėl įvažiuoti ir atlikti apkrovos bandomąjį važiavimą, kad jį būtų galima toliau naudoti.





Dažnos alyvos nuotėkio vietos, priežastys ir kranų reduktorių prevencinės priemonės



1. Reduktoriaus alyvos nutekėjimo dalis Reduktoriaus alyvos nutekėjimas dažniausiai atsiranda šiose vietose:



① Reduktoriaus dėžutės, ypač vertikalaus reduktoriaus, jungties paviršius yra ypač rimtas.



② Kiekvieno reduktoriaus veleno veleno galo dangtis, ypač perėjimo dangčio veleno anga.



③ Plokščias stebėjimo angos dangtelis.



2. Alyvos nuotėkio priežasties analizė



① Dėžutės korpuso sujungimo paviršius yra grubus, o jungtis nėra griežta.



② Dėžutės korpusas yra deformuotas, o jungties paviršius ir guolio anga atitinkamai keičiasi, sudarydami tarpą.



③ Tarpas tarp guolio dangtelio ir guolio angos yra per didelis, alyvos grąžinimo kanalas per dangtį yra užblokuotas, o veleno ir perforatoriaus sandarinimo žiedas sensta, deformuojasi ir praranda sandarinimo efektą.



④ Per daug alyvos (alyvos lygis neturi viršyti skalės linijos ant alyvos adatos). Jungties paviršius ties stebėjimo anga yra nelygus, tarpinė pažeista arba trumpa, sandariklis netvirtas.



3. Alyvos nutekėjimo prevencijos priemonės



① Nubraukite reduktoriaus jungiamąjį paviršių, kad jis glaudžiai liestųsi vienas su kitu ir atitiktų techninius standartus.



② Alyvos grąžinimo griovelis atidaromas ant pagrindo jungties paviršiaus, o perpildyta alyva gali grįžti į alyvos baką palei alyvos grąžinimo griovelį.



③ Užtepkite skysto nailono sandariklio (arba kito sandariklio,



④ Santykinio sukimosi paviršiams, pvz., velenams ir perdangos angoms, naudojami guminiai sandarinimo žiedai.



⑤ Esant sezoniniams temperatūros pokyčiams, tinkama tepimo alyva turi būti parinkta pagal taisykles.



⑥Molibdeno disulfidas naudojamas kaip tepalas mažu greičiu veikiančiam reduktoriui, kuris gali pašalinti alyvos nuotėkį.
